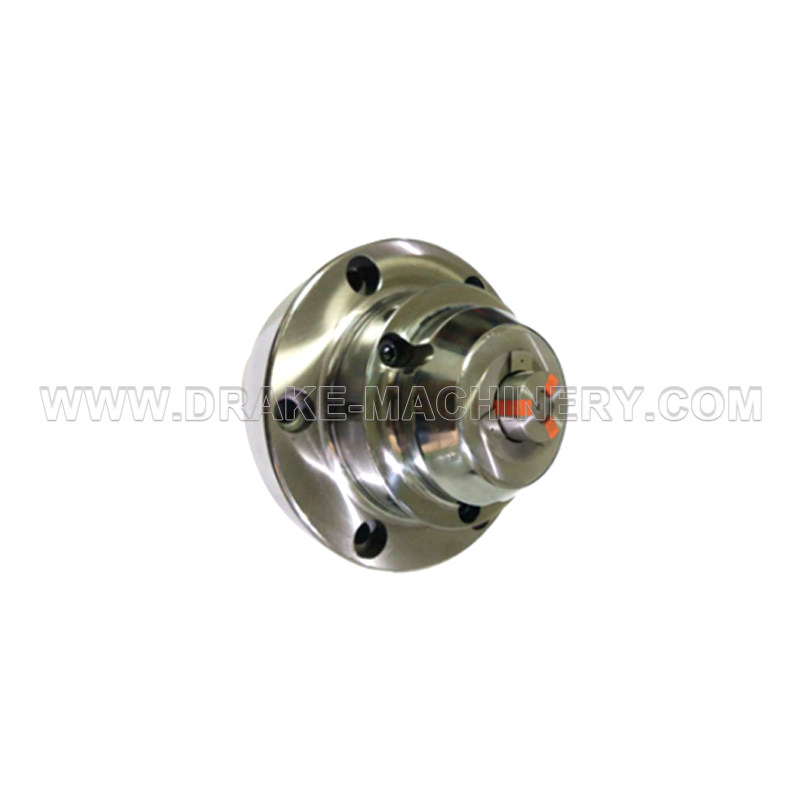

информация о продукте
Особенности продукта:
Цельная конструкция из термообработанной стали, не несущая нагрузки, высокая скорость, длительный срок службы и низкий рост температуры.
Двусторонняя сила используется для принудительного открытия цанги и предотвращения ее заклинивания. Когда источник воздуха прерывается, цанга самоблокируется.
Прямой фланец соединяется с главным валом, что удобно и быстро монтируется. Его можно подключить к системе запаха машины через трехточечный комбинированный воздушный клапан.
Быстро замените цангу, чтобы облегчить замену продукта, цанга не втягивается, а рабочую длину можно контролировать в обычном режиме.
Точность корпуса находится в пределах 0,005 мм, а регулируемая точность зажима — в пределах 0,002.
Пригодность продукта:
Токарные станки с ЧПУ, токарные станки, шлифовальные станки, индексирующие пластины, 4/5 оси.
Прецизионные заготовки, прецизионная оснастка, точение и механическая обработка.
Размер товара
Параметры продукта
Параметры размера | |||||||||||||
Модель/спец. | А | Б | С | Д | Э | Ф | г | ЧАС | я | К | л | М | |
ДЖАБ-W25 | 120.3 | 70 | 25 | 56 | 91 | 106 | 4-М5 | 6 | 131 | 85 | 171 | 6-М8 |
Модель/спец. | Макс. Скорость | Ход поршня | Ход зажима | Максимальный крутящий момент | Использование давления воздуха | Диапазон зажима | Соответствующая цанга | Вес нетто | Максимальное рабочее давление |
(об/мин/мин) | (мм) | (мм) | (Нм) | (кг/см²) | (мм) | (кг) | (кг) | ||
ДЖАБ-W25 | 4000 | 4 | 1,5-2 | 15 | 3~8 | 5~25 | ЮБ-25 | 9.5 | 3~8 |
★Приведенные выше данные о продукте предназначены только для справки, могут быть изменены в соответствии с потребностями заготовки и могут быть настроены в соответствии с заготовкой и требованиями к обработке.
★ Постоянное совершенствование продукта. Если есть какие-либо изменения в этом параметре каталога, свяжитесь с нами. При условии окончательного подтверждения параметров!
